針盤扭力計 2DPSK 測試范圍： 0.5-2 kgf.cm 精度： 0.05 kgf.cm
一、功能介紹

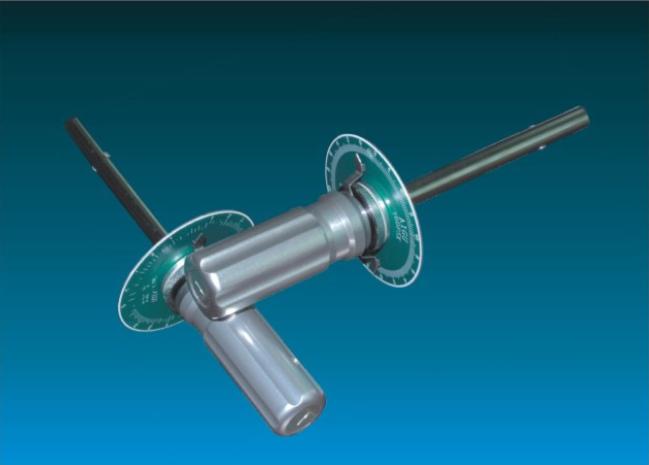

面向小容量的普通緊固作業、扭力檢查、破壞性實驗等，在易操作、易讀取方面出類拔萃。
使用方便為最大瞄準點，扭動扭力桿，通過直觀的圓形刻度板直接讀取讀數；
小容量的扭力螺絲起子，最適合普通堅固作業、檢查、破壞性實驗；
左右兩邊方向都可使用；
帶有左右兩用的動針；
刻度板較大，讀取讀數十分方便。
適用于各種行業力矩測試，提供扭力評估依據，比如：螺絲扭力、配合不同地扭力夾具亦可對很多機構件進行扭力測試。
|
型 、型號
DPSK
|
量程
(左右)
|
分解度
|
型號
N-DPSK
|
量程
(左右)
|
分解度
|
表盤
直徑
|
全長
(無測頭)
|
手柄
直徑
|
標準附件
|
|
起子頭
|
|
kgf.cm
|
cN.m/N.m
|
∮mm
|
mm
|
∮mm
|
(+)
|
(-)厚度×寬
|
|
1DPSK
|
0.2-1
|
0.02
|
N1DPSK
|
2-10cN.m
|
0.2cN.m
|
78mm
|
217mm
|
22
|
No.1
|
0.4×3.5
|
|
2DPSK
|
0.5-2
|
0.05
|
N2DPSK
|
5-20cN.m
|
0.5cN.m
|
78mm
|
195mm
|
22
|
No.1
|
0.4×3.5
|
|
5DPSK
|
1-5
|
0.2
|
N5DPSK
|
10-50cN.m
|
2cN.m
|
78mm
|
208mm
|
22
|
No.1
|
0.4×3.5
|
|
10DPSK
|
2-10
|
0.2
|
N10DPSK
|
0.2-1N.m
|
0.02N.m
|
78mm
|
222mm
|
33
|
No.1
|
0.4×4.0
|
|
20DPSK
|
5-20
|
0.5
|
N20DPSK
|
0.5-2N.m
|
0.05N.m
|
78mm
|
242mm
|
33
|
No.1
|
0.4×4.0
|
|
50DPSKV
|
10-50
|
2.0
|
N50DPSKV
|
1-5N.m
|
0.2N.m
|
78mm
|
300mm
|
36
|
No.2
|
1.0×7.0
|
二、工作原理及分類介紹
根據扭力儀器的顯示方式和工作原理,扭力儀器共分為三大類:其單位目前有
Kgf.cm lb.In N.m
1. KANON中村扭力批又名扭力螺絲刀,扭力起子等, 有針盤式扭力批，可提供保持力功能，有空轉式扭力批，可以定測試力距功能
根據力的特性,採用負向施加力的動作,當外部施加的扭力達到一個已經設置好的數值且等於內部設定力值時,內部跳檔機構動作,并且能聽到啼嗒的聲響時,表示已達到預設值.
2. 扭力表又名 扭力磅，如常見的東日的ATG/BTG扭矩測量儀。
依據力的反作用性,通過外部對其測力點施加扭矩,帶動儀器內部已經施加了一定負荷的杠桿機構,傳動機械齒輪使表盤上的指針在外部施加的力的作用下進行有規律的轉動,從而顯示出現有的扭矩值
3. KANON中村扭力扳手(也稱扭力扳子)
原理與扭力批近似.採用杠桿原理與跳檔機構并用,當外部施加的扭矩大於內部設定的力值時,內部跳檔機構動作且卸力,表示已經達到預設的力值, 同時可以聽到由跳檔產生的聲響.
三、測量范圍簡介
型號 負載范圍 最小刻度
kgf.cm kgf.cm
1DPSK 0.2-1 0.025
2DPSK 0.5-2 0.05
5DPSK 1-5 0.2
10DPSK 2-10 0.2
20DPSK 5-20 0.5
50DPSK 10-50 2
|
